Ensiluokkainen jäähdytyselementtikotelo erinomaiseen lämmönpoistoon

Optimaalisen suorituskyvyn avaaminen: opas edistyneisiin jäähdytyslevykoteloihin

Korkean suorituskyvyn elektroniikan alalla lämpöenergian hallinta ei ole vain jälkikäteen; se on luotettavuuden, tehokkuuden ja pitkäikäisyyden perusedellytys. Tehokkaan lämmönhallintajärjestelmän ytimessä on jäähdytyselementin kotelo. Tämä kriittinen komponentti tekee paljon enemmän kuin vain sulkee jäähdytyselementin; se toimii ensisijaisena rajapintana lämpöä tuottavan komponentin ja jäähdytysratkaisun välillä ja määrää lämmönpoiston yleisen tehokkuuden. Ensiluokkainen jäähdytyselementtikotelo on suunniteltu maksimoimaan lämmönsiirto, varmistamaan rakenteellisen eheyden ja helpottamaan optimaalista ilmavirtaa. Tämä artikkeli sukeltaa syvälle edistyneiden jäähdytyslevykoteloiden maailmaan, tutkien niiden suunnittelua, materiaaleja ja niiden kriittistä roolia elektronisen suorituskyvyn rajojen ylittämisessä. Selvitämme tärkeimmät näkökohdat ja innovatiiviset mallit, jotka vastaavat yleisiin lämpöhaasteisiin ja antavat sinulle mahdollisuuden tehdä tietoisia päätöksiä vaativimmissa sovelluksissasi.

Viisi avainsanaa hakuusi

Erikoistietojen ja komponenttien tehokkaaseen löytämiseen on tärkeää käyttää tarkkoja hakutermejä. Seuraavat pitkän pyrstön avainsanat on suunniteltu tarjoamaan hyvä hakumäärä ja säilyttämään samalla alhaisempi kilpailu, mikä auttaa sinua löytämään osuvimmat ratkaisut lämmönhallintatarpeisiisi.

• alumiininen jäähdytyslevykotelo LED-valoille
• räätälöity jäähdytyslevykotelon suunnittelu elektroniikkaan
• suulakepuristettu jäähdytyselementin kotelo korkealla lämmönjohtavuudella
• jäähdytyslevykotelo suuritehoisiin sovelluksiin
• kevyt jäähdytyslevykotelo kannettaville laitteille

Materiaalin valinnan kriittinen rooli jäähdytyselementtien koteloissa

Jäähdytyselementin kotelon materiaalin valinta on epäilemättä merkittävin sen suorituskykyä määräävä tekijä. Materiaalin luontaiset ominaisuudet vaikuttavat suoraan siihen, kuinka nopeasti ja tehokkaasti lämpö voidaan vetää pois lähteestä ja hajauttaa ympäröivään ympäristöön. Vaikka saatavilla on useita materiaaleja, alumiini ja sen seokset hallitsevat markkinoita ominaisuuksien poikkeuksellisen tasapainon vuoksi.

Miksi alumiini on vallitseva valinta

Alumiini on alan standardi suurimmassa osassa jäähdytyslevykotelosovelluksista, ja hyvästä syystä. Se tarjoaa vakuuttavan yhdistelmän korkeasta lämmönjohtavuudesta, erinomaisesta paino-lujuussuhteesta ja erinomaisesta korroosionkestävyydestä. Lisäksi alumiini on erittäin muokattavaa, mikä mahdollistaa sen muodostamisen monimutkaisiin muotoihin ekstruusiolla ja painevalulla, jotka ovat ihanteellisia monimutkaisten evärakenteiden luomiseen, jotka maksimoivat pinta-alan lämmön haihtumista varten. Sen luonnollinen kyky muodostaa suojaava oksidikerros parantaa myös sen kestävyyttä ilman, että se tarvitsee lisäpinnoitteita monissa ympäristöissä. Verrattuna kupariin, jolla on korkeampi lämmönjohtavuus, alumiini on huomattavasti vähemmän tiheää, joten se on suositeltava materiaali sovelluksissa, joissa paino on huolenaihe, kuten esim. kevyt jäähdytyslevyn kotelo kannettaville laitteille .

Yleisten jäähdytyselementtien kotelomateriaalien vertailu

Kompromissien ymmärtämiseksi on välttämätöntä verrata yleisimmin käytettyjen materiaalien keskeisiä ominaisuuksia. Seuraava taulukko tarjoaa selkeän vertailun alumiinin, kuparin ja teräksen välillä ja korostaa, miksi alumiini on usein optimaalinen valinta monenlaisiin sovelluksiin, erityisesti niihin, jotka vaativat suulakepuristettu jäähdytyselementin kotelo korkealla lämmönjohtavuudella .

Kuten taulukko osoittaa, vaikka kupari on termisesti ylivoimaista, sen suuri tiheys ja hinta tekevät siitä usein epäkäytännöllisen. Alumiini tarjoaa parhaan yleisen suorituskyvyn, minkä vuoksi se on niin yleisesti määritelty alumiininen jäähdytyslevykotelo LED-valoille , jossa tehokas jäähdytys vaikuttaa suoraan käyttöikään ja valotehoon.

Kehittyneet valmistustekniikat huippuluokan asuntoihin

Jäähdytyselementin kotelon valmistusmenetelmä on yhtä tärkeä kuin itse materiaali. Valmistusprosessi määrittelee lopputuotteen geometrisen monimutkaisuuden, mittatarkkuuden ja viime kädessä lämpö- ja mekaanisen suorituskyvyn. Erilaiset tekniikat tarjoavat eri vapausasteita suunnittelussa, mikä vaikuttaa a räätälöity jäähdytyslevykotelon suunnittelu elektroniikkaan .

Suulakepuristus: Tehokkuuden parantava prosessi

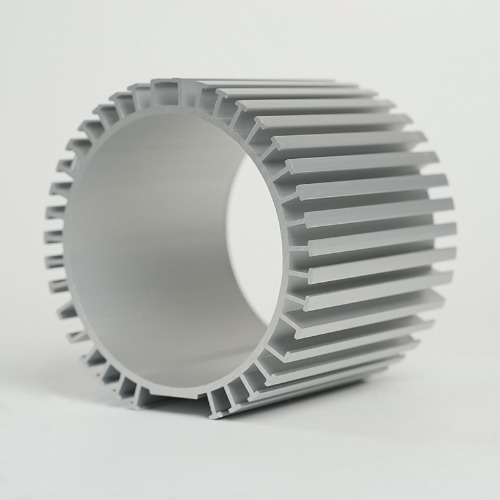

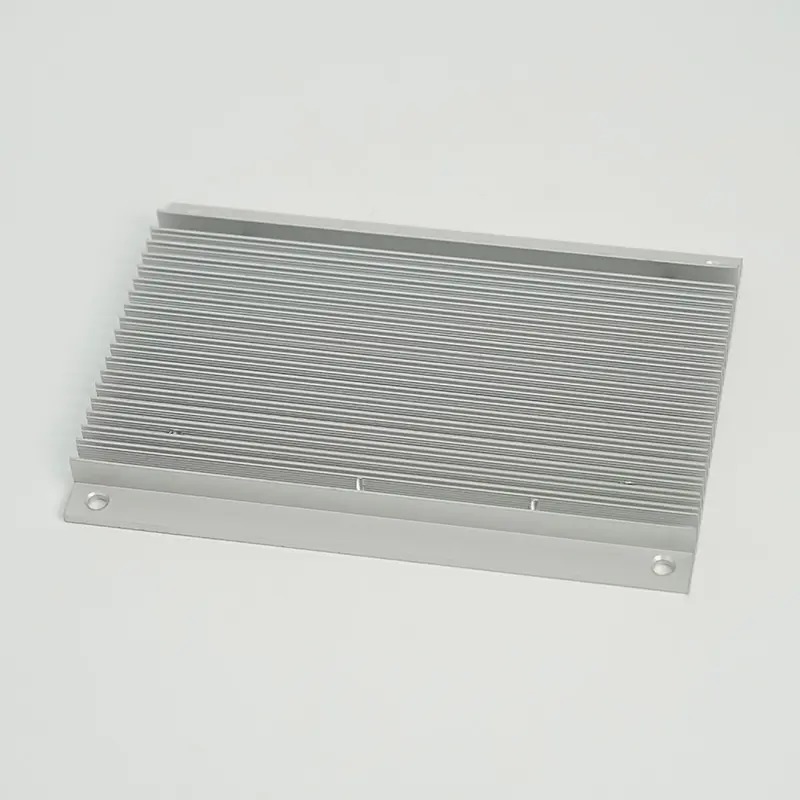

Ekstruusio on erittäin tehokas ja kustannustehokas valmistusprosessi jäähdytyselementtien koteloiden valmistamiseksi, joilla on yhdenmukaiset poikkileikkausprofiilit. Tässä prosessissa lämmitetty alumiiniaihio pakotetaan muotoillun muotin läpi pitkien, jatkuvien profiilien luomiseksi, jotka sitten leikataan pituuteen. Suulakepuristuksen ensisijainen etu on sen kyky luoda monimutkaisia ​​evärakenteita, jotka lisäävät dramaattisesti lämmönpoiston pinta-alaa. Tämä tekee siitä ihanteellisen tuottamaan suulakepuristettu jäähdytyselementin kotelo korkealla lämmönjohtavuudella suurissa määrissä. Prosessi mahdollistaa erinomaisen evien kuvasuhteen hallinnan, jolloin suunnittelijat voivat optimoida tasapainon pinta-alan ja ilmavirran vastuksen välillä. Suulakepuristus rajoittuu kuitenkin lineaarisiin, yhtenäisiin profiileihin, eikä se voi helposti luoda täysin suljettuja tai kolmiulotteisesti monimutkaisia ​​muotoja.

Painevalu ja CNC-koneistus

Monimutkaisempia, kolmiulotteisia geometrioita vaativissa sovelluksissa painevalu ja CNC-työstö ovat edullisia menetelmiä.

• Painevalu: Tämä prosessi sisältää sulan metallin pakottamisen korkeassa paineessa teräsmuottiin. Se soveltuu erinomaisesti kestävien, verkon muotoisten tai lähes verkon muotoisten koteloiden valmistukseen, joissa on monimutkaiset ominaisuudet, kuten asennusulokkeet, upotetut alueet ja integroidut kiinnityskohdat. Se soveltuu erityisen hyvin suuren volyymin tuotantoon ja sitä käytetään usein kestävän rakenteen luomiseen jäähdytyslevykotelo suuritehoisiin sovelluksiin jossa kotelon tulee toimia myös rakenneosana.
• CNC-työstö: Computer Numerical Control (CNC) -koneistus on vähennysprosessi, joka tarjoaa korkeimman tason tarkkuuden ja suunnittelun joustavuuden. Se on ihanteellinen prototyyppien tekemiseen, vähäiseen tuotantoon tai tarkkojen ominaisuuksien lisäämiseen suulakepuristettuun tai painevaltuun koteloon. CNC-työstyksellä voidaan saavuttaa erittäin tiukat toleranssit ja erinomaiset pintakäsittelyt, mikä voi parantaa rajapintojen välistä lämpökontaktia. Vaikka se tarjoaa vertaansa vailla olevan vapauden a räätälöity jäähdytyslevykotelon suunnittelu elektroniikkaan , se on yleensä aikaa vievämpää ja kalliimpaa kuin suurten määrien suulakepuristus tai painevalu.

Suunnitteluperiaatteet lämpöhäviön maksimoimiseksi

Tehokkaan jäähdytyselementin kotelon luominen on muutakin kuin vain materiaalin ja valmistusprosessin valinta. Se vaatii kokonaisvaltaista suunnittelutapaa, jossa otetaan huomioon kaikki näkökohdat siitä, miten lämpöä syntyy, siirretään ja lopulta hylätään ympäristöön. Hyvin suunniteltu kotelo toimii lämpömoottorina ja sen tehokkuutta ohjaavat useat keskeiset periaatteet.

Fine geometrian ja pinta-alan optimointi

Jäähdytyselementin kotelon evät ovat sen ensisijainen ase lämpöä vastaan. Niiden suunnittelu on huolellinen tasapainotus pinta-alan maksimoimisen ja ilmavirran vastuksen minimoimisen välillä. Keskeisiä parametreja ovat evien korkeus, paksuus ja väli. Korkeammat evät lisäävät pinta-alaa, mutta voivat heiketä rakenteellisesti ja haitata ilmavirtausta, jos niitä ei ole sijoitettu oikein. Tiiviisti sijaitsevat rivat tarjoavat enemmän pinta-alaa, mutta voivat helposti tukkeutua pölystä tai aiheuttaa liiallista vastapainetta jäähdytystuulettimelle. Suunnittelijat käyttävät usein CFD-simulaatioita ilmavirran ja lämmönsiirron mallintamiseen ja optimoivat evien suunnittelun tiettyä sovellusta varten, olipa kyseessä sitten kompakti kevyt jäähdytyslevyn kotelo kannettaville laitteille tai iso jäähdytyslevykotelo suuritehoisiin sovelluksiin .

Terminen rajapinnan hallinnan merkitys

Lämpösuunnittelun kriittinen, mutta usein huomiotta jätetty näkökohta on lämmönlähteen (esim. CPU- tai LED-moduulin) ja jäähdytyselementin kotelon pohjan välisen rajapinnan hallinta. Jopa mikroskooppisesti epätäydellinen kosketus voi luoda merkittävän lämpöesteen, mikä heikentää merkittävästi yleistä jäähdytystehoa. Tämän lieventämiseksi käytetään useita strategioita:

• Terminen rajapinnan materiaalit (TIM): Näitä materiaaleja, kuten lämpörasvoja, tyynyjä ja faasinmuutosmateriaaleja, käytetään täyttämään kahden pinnan väliset ilmaraot, mikä varmistaa tehokkaan lämmönsiirron.
• Pinnan tasaisuus: On ensiarvoisen tärkeää varmistaa, että kotelon pohja on täysin tasainen. Pohjan työstäminen hienoksi pintakäsittelyksi minimoi ilmataskujen koon.
• Asennuspaine: Johdonmukainen ja riittävä paine käyttöliittymän yli varmistaa hyvän kontaktin. Asennusmekanismin muotoilu on siksi olennainen osa kotelon suunnittelua.

Oikean jäähdytyslevyn kotelon valitseminen sovellukseesi

Kun ymmärrät materiaalit, valmistuksen ja suunnittelun, viimeinen vaihe on valita sopiva jäähdytyselementin kotelo tiettyyn käyttötapaukseen. Vaatimukset voivat vaihdella dramaattisesti riippuen toimialasta ja laitteen käyttövaatimuksista.

Ratkaisut suurteho- ja suurtiheyksiseen elektroniikkaan

Sovellukset, kuten palvelinfarmit, tehomuuntimet ja korkean suorituskyvyn näytönohjaimet, tuottavat valtavia määriä lämpöä ahtaassa tilassa. Luotettavalle jäähdytyslevykotelo suuritehoisiin sovelluksiin , suunnittelussa on asetettava etusijalle maksimaalinen lämpöteho ja rakenteellinen vakaus. Tähän liittyy usein:

• Hyödynnä korkean suorituskyvyn alumiiniseoksia tai jopa kupariytimiä.
• Edistynyttä valmistusta, kuten halkaisua tai taontaa, erittäin tiheiden, ohuiden evien luomiseksi.
• Lämpöputkien tai höyrykammioiden integrointi koteloon lämmön jakamiseksi tasaisemmin evien yli.
• Suunniteltu pakotettuun konvektioon korkean staattisen paineen puhaltimilla.

Näissä skenaarioissa kotelo on kriittinen komponentti lämpökuristuksen estämisessä ja järjestelmän vakauden varmistamisessa huippukuormituksen aikana.

Suorituskyvyn ja siirrettävyyden tasapaino

Suunnitteluhaaste siirtyy kulutuselektroniikkaan, kuten kannettaviin tietokoneisiin, tabletteihin ja älypuhelimiin. Tässä on välttämätöntä kehittää a kevyt heat sink housing for portable devices joka tarjoaa riittävän jäähdytyksen lisäämättä merkittävää massaa tai painoa. Tämä vaatii innovatiivisia lähestymistapoja:

• Ohuiden, kevyiden alumiiniseosten käyttö ja materiaalien sijoittelun optimointi topologian optimoinnin avulla.
• Kotelon suunnittelu toimimaan myös rakenteellisena alustana, joka palvelee kahta tarkoitusta.
• Grafiittilevyjen tai muiden kehittyneiden lämpölevitysmateriaalien käyttöönotto.
• Hyödynnetään faasinmuutosmateriaaleja, jotka absorboivat lämpöä sulaessaan ja tarjoavat väliaikaista lämpöpuskurointia lyhyiden toimintojen aikana.

Nykyaikaisten kannettavien laitteiden menestys riippuu suuresti näistä kehittyneistä lämmönhallintastrategioista, jotka on sisällytetty kotelon suunnitteluun.

Jäähdytyslevykotelotekniikan tulevaisuuden trendit

Lämmönhallinnan ala kehittyy jatkuvasti tehokkaamman ja kompaktimman elektroniikan jatkuvan kysynnän vauhdittamana. Tulevaisuuden trendit jäähdytyslevyn kotelo teknologia viittaa parempaan integraatioon, älykkäämpiin materiaaleihin ja aktiivisiin jäähdytysjärjestelmiin. Näemme sulautettujen kaksivaiheisten jäähdytysjärjestelmien syntyä, joissa kotelon sisällä olevat mikrokanavat kierrättävät jäähdytysnestettä. Komposiittimateriaalien, kuten hiilikuiduilla tai grafeenilla vahvistettujen alumiinimatriisikomposiittien käyttö lupaa tarjota entistä paremman lämmönjohtavuuden säilyttäen samalla pienen painon. Lisäksi anturien ja mukautuvien ohjainten integrointi johtaa "älykkäisiin" jäähdytyslevykoteloihin, jotka voivat dynaamisesti säätää jäähdytystehoa reaaliaikaisten lämpökuormien perusteella, mikä varmistaa optimaalisen tehokkuuden ja akustiikan. Nöyrä jäähdytyselementin kotelo muuttuu siten passiivisesta metallikomponentista hienostuneeksi, monikäyttöiseksi lämpömoottoriksi, joka on ratkaisevan tärkeä seuraavan sukupolven teknologisen innovaation voimanlähteenä.
